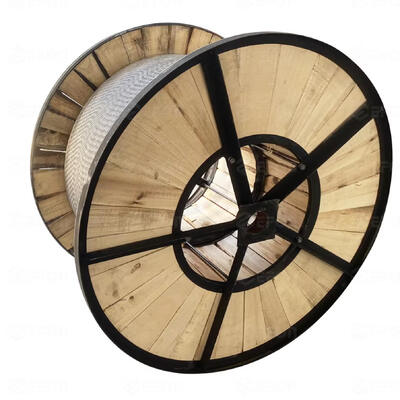

Optische vezel foto-elektrische composiet overhead gronddraad OPGW Kabel 24 kernen Single Mode G652 OPGW-24B1-67

• OPGW (Optische Aard draad) glasvezelkabel is een stroomtransmissiekabel met dubbele functies op bovengrondse lijnen. De stroomlijn beschermt (bij blikseminslag) en de glasvezel voor snelle datacommunicatie. Omdat het zich aan de top van de transmissietorens bevindt, is het tegenwoordig essentieel in communicatiesystemen van nutsbedrijven, zoals SCADA-systemen, het aansturen van het slimme net en het verhuren van dark fiber.

• OPGW glasvezelkabel bevat een cilindrische structuur met een of meer optische vezels erin, omgeven door lagen staal en aluminium draad.
• Het is een soort kabel die wordt gebruikt in bovengrondse transmissie- en distributielijnen.
• Hoofdfunctie van OPGW glasvezelkabel:

+ Elektrische bescherming: Fungeert als een afschermingsdraad die blikseminslagen veilig afbuigt en kortsluitingsfoutstromen via de ondersteunende torens naar de aarde leidt.

+ Telecommunicatie: Bevat interne haar dunne optische vezels (single-mode) die door nutsbedrijven worden gebruikt voor netbewaking, SCADA-systemen, spraakdata en snelle commerciële dark fiber verhuur.

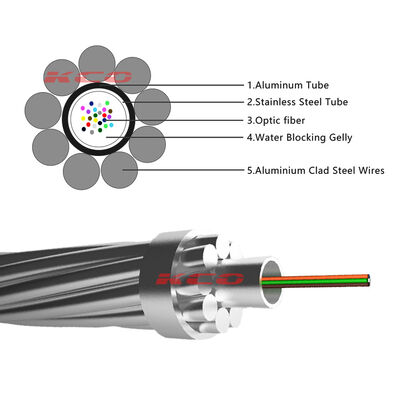

• AS draad
• Gelvulling
• SUS buis
• Aluminium buis
• Gekleurde optische vezel

• Dubbele functionaliteit: Combineert een mechanische metalen aarddraad met een telecommunicatiepijpleiding met hoge capaciteit in één bovengrondse lijn.
• Geen extra kosten voor recht van overpad: Maakt gebruik van bestaande paden van elektriciteitspalen en transmissietorens, waardoor de noodzaak om apart land te kopen, greppels te graven of ondergrondse leidingen te leggen, komt te vervallen.
• Bescherming tegen bliksem en storingen: Beschermt hoofdenergielijnen tegen blikseminslagen en behandelt zware kortsluitingsfoutstromen veilig door overspanningen naar de aarde te leiden.
• Immuniteit voor interferentie: Optische vezels zijn veilig geïsoleerd in een metalen buis, waardoor datasignalen volledig vrij blijven van elektromagnetische interferentie die wordt gegenereerd door hoogspanningsstroom.
• Ondersteuning voor slimme netten: Maakt realtime externe monitoring, snellere lokalisatie en isolatie van storingen, geautomatiseerde belastingbalancering en SCADA-controlesystemen mogelijk.
• Inkomsten genereren: Stelt nutsbedrijven in staat om overtollige dark fiber bandbreedte te verhuren aan externe telecommunicatieproviders

• IEC 60794-4: Optische vezelkabels - Bovengrondse optische kabels langs elektrische stroomlijnen
• IEC 60104:  Draad van aluminium-magnesium-siliciumlegering voor bovengrondse geleiders IEC 60793- 1 Algemene specificaties, optische vezelsIEC 60794-1-2:  Algemene specificatie· Basistestprocedures voor optische kabels
• IEC 61089:  Ronde draad concentrisch gelegde bovengrondse elektrische standaardgeleidersIEC 61232:  Aluminium-gecoate stalen draad voor elektrische doeleinden
• IEC 61396:  Elektrische, mechanische en fysieke vereisten en testmethoden voor optische aarddraden (OPGW)ITU-T G..650:  Definitie en testmethode voor de relevante parameters van single-mode vezels
• ITU-T G..652:  Kenmerken van single-mode optische vezelsITU-T G..655:  Kenmerken van single-mode optische vezels met niet-nul dispersieverschuiving
• IEEE 1138:  Standaardconstructie van composiet optische bovengrondse aarddraden (OPGW) voor gebruik op elektrische energienetlijnenASTM B398:  Standaardspecificatie voor aluminiumlegering 6201-T81 draad voor elektrische doeleindenASTM B 415:  Standaardspecificatie voor hardgetrokken aluminium-gecoate stalen geleiders
• ASTM B416:  Specificatie voor concentrisch gestrande aluminium-gecoate stalen geleidersEIA/TIA-455:  Standaard testprocedures voor optische vezels, kabels, transducers, sensoren, verbindings- en afsluitapparaten en andere glasvezelcomponenten
• EIA 492A:  Algemene specificatie voor optische golfgeleidervezelsEIA 472A:  Sectie specificatie voor glasvezelcommunicatiekabels voor bovengronds gebruik
• EIA/TIA 598 of ANSI/EIA 359-A-1984.6: Kleurcode van glasvezelkabels
• ISO 9001:  Kwaliteitsmanagementsystemen5. Specificatie van OPGW glasvezelkabel:6. Vezelkenmerken
• G.652G.655
• 50/125μm62.5/125μm
• Dempen (+20℃)@850nm
• ≤3.0 dB/km≤3.0 dB/km@1300nm
• ≤1.0 dB/km≤1.0 dB/km
• @1310nm≤0.36 dB/km
• ≤0.40 dB/km@1550nm
• ≤0.22 dB/km≤0.23dB/km
