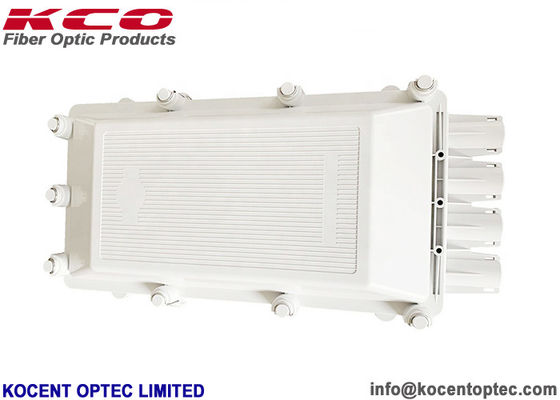

256 cores IP67 Waterdicht Wandmontage Horizontale glasvezel Splice Closure Glasvezel Joint Box

De KCO-GJS04256 is een horizontale splice closure box voor wandmontage, ontworpen als een universele toegangskast voor optische kabels met gemiddelde capaciteit. Het maakt continuïteit en scheiding van vezels mogelijk in optische stroom- en transportnetwerkimplementaties. De behuizing biedt mechanische continuïteit voor trekonderdelen van de kabel, terwijl vezels, splices en optische apparaten worden beschermd, en faciliteert georganiseerd splicebeheer en opslag van overtollige vezels.

Met vier kabelpoorten en een maximale splicecapaciteit van 256 vezels verdeeld over acht trays, is de box luchtdicht en IP67-geclassificeerd voor buiten- en binneninstallatie. Het is geschikt voor blokhutten, mangaten, muren, palen en kabelgalerijen.

• Geavanceerd intern structuurontwerp zorgt ervoor dat vezels geen demping ondervinden.
• Ruime interieur voor het wikkelen en opslaan van vezels.
• Flip-stijl vezelsplice trays voor gemakkelijke toegang.
• Gebogen radius voldoet aan internationale normen.
• Gemakkelijk en snel toe te voegen of te verwijderen splice trays.
• Innovatieve elastische geïntegreerde afdichtingsfitting.
• PC-materiaal voor kunststof onderdelen en uitstekend staal voor externe bevestigingsmiddelen en structurele componenten.
• Herbruikbaar ontwerp met capaciteitsuitbreidingsmogelijkheid voor meerdere herintredingen.
• Ondersteunt elektrische verbinding en ontkoppeling voor glasvezelkabels.

• Vier onafhankelijke kabeltoegangen aan één uiteinde, elk met individuele toegang voor minimaal twee multifiberkabels met gemiddelde capaciteit (dubbele ingangen) en maximaal zes optische kabels met kleine capaciteit (7 mm).
• Sluitdeksel is volledig gemonteerd en verwijderbaar zonder speciaal gereedschap dankzij de clip-type hermetische afdichting.

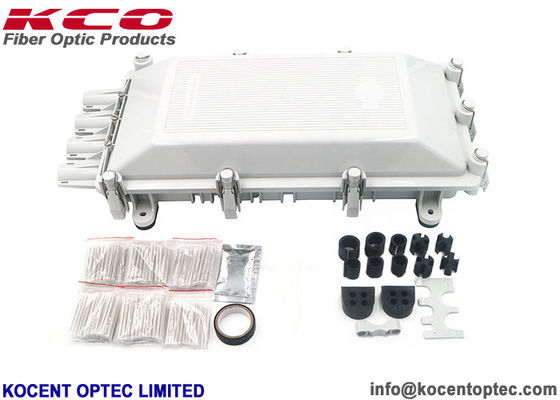

• Kabeltoegangsafdichting maakt gebruik van rubberen pakkingen met voorgesneden openingen.
• Kabelinvoer/uitvoer diameterbereik van 22 mm tot 7 mm; maximaal 256 vezelsplices (dubbele laag).

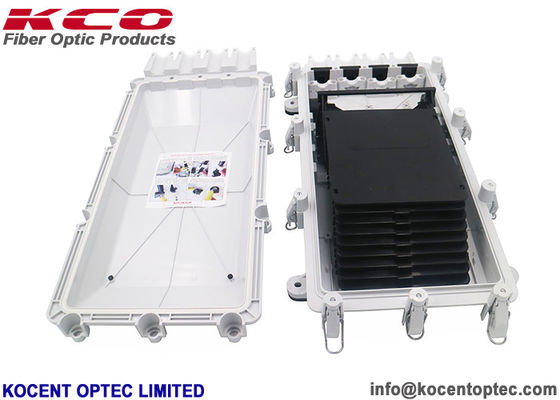

• Rechthoekige, breed bereikbare, gemakkelijk toegankelijke splice trays met uitschuifbare lipjes voor betere vezelopslag tot 32 vezels (dubbele laag). Zowel het steunblok als de individuele trays draaien 90° en grijpen in elkaar in vaste posities om de installatie te vergemakkelijken.
• Kasten kunnen worden geopend, gesloten en gemanipuleerd zonder onderbreking van circuits in bedrijf, waardoor kabelverbinding en scheiding mogelijk is zonder alle vezels door te snijden, plus adequate opslag van resterende buizen en vezels.
• Axiale trekbelasting per kabel: > D / 45 mm × 1000 N (D = kabeldiameter), 1 uur per kabel; kabelverplaatsing < 3 mm.
• Buiging per kabel: maximaal 30° buiging bij 500 N; kracht toegepast 400 mm vanaf het uiteinde van de afdichting; 5 cycli per kabel.
• Kabelkoppel: maximaal 90° bij 50 N; kracht toegepast 400 mm vanaf het uiteinde van de afdichting; 5 cycli per kabel.
• Vibratiefrequentie: 10 tot 15 Hz; snelheid één octaaf per minuut; sinusvormige cyclus met 3 mm amplitude (6 mm van piek tot piek); kabel bevestigd 500 mm vanaf het uiteinde van de afdichting; duur 2 uur per as.
• Statische belasting > 1000 N (25 cm², 10 min).
• Bedrijfstemperatuur: −25 °C tot +70 °C.
• Bescherming tegen mechanische impact: IK09 (20 J).
• Eenmaal gesloten is de box volledig hermetisch en bestand tegen buitenomstandigheden met een IP68-beschermingsgraad.
• Materialen ontworpen voor een minimale levensduur van 20 jaar.

Aangepaste branding is beschikbaar voor goederen, inclusief kabels, verpakkingstassen, labels en andere oppervlakken. OEM- en ODM-services staan altijd klaar om aan uw eisen te voldoen.

• Standaard exportverpakking.
• Kartonnen doos, houten kist of houten pallet opties beschikbaar.

• Internationale express: UPS, TNT, DHL, etc.
• Internationale luchtvracht: CA, AA, EA, etc.
• Per zee.
