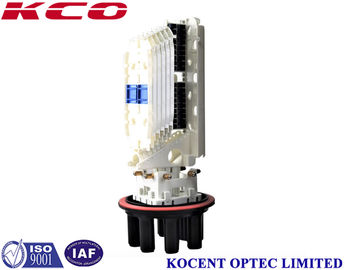

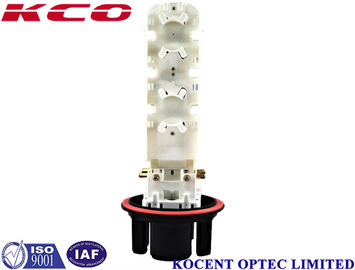

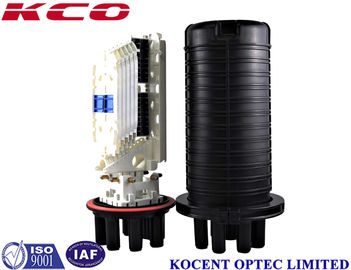

1 in 6 Out Dome Type Fiber Optic Splice Closure met 288 cores Capaciteit Fiber Optic Joint Box voor PLC Splitter Netwerken

De KCO-05A-32 is een koepelvormige glasvezel lasmof, ontworpen voor 1×32 en 2×32 PLC-splitterconfiguraties. Deze IP67-gecertificeerde lasdoos biedt robuuste bescherming voor glasvezellassen in veeleisende buiten- en industriële omgevingen. Gemaakt van ABS- of PP-kunststof, biedt deze ruimte aan maximaal 288 vezeladers verdeeld over maximaal 6 las trays, met 1 kabelinlaatpoort en 6 kabeluitlaatpoorten.

1. Selecteer een kabel lus met de juiste buitendiameter en leid deze door de optische kabel. Strip de kabel, verwijder de buiten- en binnenbehuizingen evenals de losse krimpkous, en was het vulvet eraf, waarbij 1,1-1,6 m vezel en 30-50 mm staalkern bloot komen te liggen.
2. Bevestig de kabelklempkaart en de kabel samen met de versterkte staalkern van de kabel. Als de kabeldiameter kleiner is dan 10 mm, bind het kabelbevestigingspunt dan eerst met plakband totdat de diameter 12 mm bereikt, en zet het vervolgens vast.
3. Leid de vezel in de smelt- en verbindingslade. Bevestig de krimpkous en de smeltkous aan een van de verbindende vezels. Na het smelten en verbinden van de vezel, verplaats de krimpkous en de smeltkous en bevestig de roestvrijstalen (of kwarts) versterkte kernstick, zorg ervoor dat het verbindingspunt zich in het midden van de behuizing buis bevindt. Verwarm de buis om de twee tot één te smelten. Plaats de beschermde verbinding in de vezelleglade (één lade kan 12 aders bevatten).
4. Leg de resterende vezel gelijkmatig in de smelt- en verbindingslade en bevestig de wikkelvezel met nylon bandjes. Gebruik de lades van onder naar boven. Nadat alle vezels zijn verbonden, bedek de bovenste laag en zet deze vast.
5. Positioneer de mof en installeer de aarddraad volgens het projectplan.
6. Dicht de kabelhouder nabij de inlaat van de lasmof en de verbinding van de kabelringen af met afdichtingstape. Sluit ongebruikte inlaten af met pluggen, waarbij de blootgestelde concaaf delen van de plug met tape worden afgedicht. Plaats afdichtstrips in de afdichtgroef aan de zijkanten van de schaal en breng vet aan op het concaaf deel van de inlaat van het lichaam tussen de twee schaalhelften. Sluit de twee schaalhelften en draai vast met roestvrijstalen bouten, waarbij een uitgebalanceerde kracht wordt uitgeoefend.
7. Positioneer en bevestig het ophanggereedschap volgens de legvereisten.

Aangepaste branding is beschikbaar voor goederen, waaronder kabels, verpakkingstassen, labels en andere oppervlakken. Onze OEM- en ODM-services staan altijd klaar om aan uw eisen te voldoen.

Standaard exportverpakking wordt gebruikt: kartonnen doos, houten kist of houten pallet.

• Internationale express: UPS, TNT, DHL, etc.
• Internationale luchtvracht: CA, AA, EA, etc.
• Per zee
